Waarom MuseDAC+

GPIO blijft vrij. Bestaande DAC-HATs bezetten vrijwel alle pinnen. MuseDAC+ brengt I/O naar buiten in plaats van het weg te nemen.

Eén image voor alle installaties. Hostname en instellingen staan in de EEPROM op het bord, niet in het OS. Een SD-kaart klonen is voldoende.

Direct speakers aansluiten. 2 × 3 W geïntegreerd, zonder losse versterker.

Sfeer en status in één. RGB-ledstripuitgang voor verlichting en statusindicatie.

Analoge sensoren. 8 × ADC-kanalen voor knoppen, potmeters, afstands- of lichtsensoren.

Waar het wordt gebruikt

MuseDAC+ is het standaardplatform in elke MuseumTech-installatie: audiopunten, objectinformatieschermen en interactieve displays. Hetzelfde bord draait in escape rooms, waar het geluid, verlichting en puzzelsensoren vanuit één Raspberry Pi aanstuurt, en in retro arcadekasten, waar het audio, marquee-verlichting en bedieningsingangen afhandelt zonder tweede controller.

Omdat elke installatie één OS-image deelt, komt uitrol en beheer over meerdere locaties neer op het schrijven van de EEPROM en het klonen van een SD-kaart.

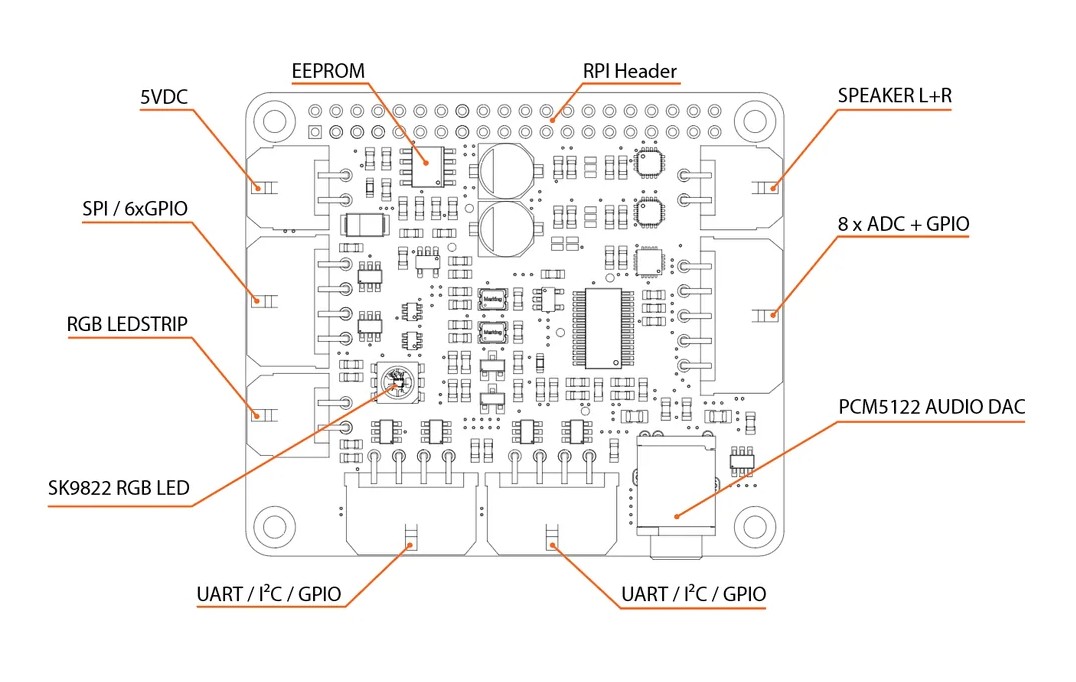

Specificaties

• Compatibiliteit: Raspberry Pi, HAT-formfactor
• Audio-DAC: PCM5122, I²S
• Versterker: 2 × 3 W klasse D
• Ledstrip: RGB-uitgang
• Analoog: 8 × ADC-kanalen
• Digitaal: I/O-expander en onboard status-led
• Configuratie: EEPROM voor hostname en installatiespecifieke instellingen
• GPIO: alle overige pinnen doorgevoerd

Toepassingen

Audiopunten in musea, objectinformatie met geluid, interactieve displays, escape room-besturing, retro arcadekasten en lichtinstallaties met sensorinput.

Bestellen

MuseDAC+ wordt in kleine series geproduceerd. Levertijd en prijs zijn afhankelijk van aantal en configuratie. Vraag een offerte aan voor losse boards, kits met Raspberry Pi en behuizing, of complete installaties.

Veelgestelde vragen

Welke Raspberry Pi-modellen worden ondersteund?
Raspberry Pi 4 en Raspberry Pi 5.

Werkt MuseDAC+ met standaard Raspberry Pi OS?
Ja. Audio en I/O worden ingeschakeld via een device tree overlay; een aangepaste kernel is niet nodig.

Kan ik één board kopen voor mijn eigen project?
Ja. Losse boards en kleine aantallen zijn op aanvraag beschikbaar.

Wat moet ik aanpassen bij een nieuwe installatie?
Alleen de EEPROM-inhoud. Het OS-image blijft voor alle installaties gelijk.
